DIY przetwornik gitarowy: Stwórz brzmienie, jakiego pragniesz!

Witajcie w świecie samodzielnej budowy przetworników gitarowych! Ten kompleksowy przewodnik DIY to Twoja brama do zrozumienia serca brzmienia gitary elektrycznej i, co najważniejsze, do stworzenia własnego, spersonalizowanego przetwornika. Moim zdaniem, nie ma nic bardziej satysfakcjonującego niż granie na instrumencie wyposażonym w komponent, który samemu się zbudowało, a przy okazji zdobywa się bezcenną wiedzę o tym, jak działa nasz sprzęt.

Zrozumieć przetworniki: Teoria i wybór idealnego typu

Zanim zabierzemy się do lutowania i nawijania, musimy zrozumieć, co tak naprawdę budujemy. Wiedza o tym, jak działa przetwornik i jakie są różnice między poszczególnymi typami, jest kluczowa do świadomego projektowania brzmienia. To fundament, na którym opiera się cały projekt, i moim zdaniem, bez niego trudno o satysfakcjonujące rezultaty.

Jak działa przetwornik? Krótka lekcja fizyki dla gitarzystów

W swojej istocie, przetwornik gitarowy to nic innego jak genialne zastosowanie zasady indukcji elektromagnetycznej. Wyobraź sobie magnesy w przetworniku, które generują stałe pole magnetyczne. Kiedy metalowa struna gitary drga w tym polu, zaburza je, co z kolei indukuje zmienny prąd elektryczny w cewce nawiniętej wokół magnesów. Ten niewielki sygnał elektryczny, będący wiernym odzwierciedleniem drgań struny, jest następnie przesyłany do wzmacniacza, gdzie zostaje przetworzony na dźwięk, który słyszymy. To fascynujące, jak prosta fizyka pozwala nam tworzyć tak złożone brzmienia!

Single-coil vs Humbucker: Który typ wybrać do swojego pierwszego projektu?

W świecie przetworników gitarowych dominują dwa główne typy: Single-coil i Humbucker. Wybór między nimi ma fundamentalne znaczenie dla brzmienia Twojej gitary i, co ważne dla początkującego, dla złożoności samego procesu budowy. Single-coil, jak sama nazwa wskazuje, składa się z jednej cewki. Charakteryzuje się on jasnym, klarownym i często "szklistym" brzmieniem, które jest ikoną takich gitar jak Fender Stratocaster czy Telecaster. Jest to przetwornik stosunkowo prosty w budowie, co czyni go doskonałym wyborem na pierwszy projekt DIY. Niestety, jego wadą jest podatność na zakłócenia elektromagnetyczne i szumy, często określane jako "brum".

Humbucker to bardziej złożona konstrukcja, składająca się z dwóch cewek połączonych w taki sposób, aby ich polaryzacja magnetyczna i elektryczna była odwrotna. Dzięki temu, szumy, które są indukowane w obu cewkach, wzajemnie się znoszą, co skutkuje znacznie cichszą pracą. Brzmienie Humbuckera jest zazwyczaj cieplejsze, mocniejsze i bardziej "mięsiste" niż Single-coila, co sprawia, że jest on ulubionym wyborem w gatunkach rockowych i metalowych. Budowa Humbuckera jest oczywiście bardziej skomplikowana ze względu na konieczność nawinięcia dwóch cewek i precyzyjnego ich połączenia, dlatego moim zdaniem, dla początkującego majsterkowicza Single-coil będzie łatwiejszym i bardziej satysfakcjonującym startem.

Wpływ magnesów i drutu na brzmienie, czyli jak zaprojektować swój wymarzony sound

To, co sprawia, że budowanie własnych przetworników jest tak ekscytujące, to możliwość eksperymentowania z komponentami i świadomego kształtowania brzmienia. Magnesy są jednym z kluczowych elementów, które decydują o charakterze dźwięku. Najpopularniejsze to Alnico (stop aluminium, niklu i kobaltu) oraz ceramiczne (ferrytowe). Magnesy Alnico, w zależności od ich stopu (np. Alnico 2, Alnico 5), oferują cieplejsze, bardziej "vintage'owe" i dynamiczne brzmienie, z przyjemnym sustainem i złożonymi harmonicznymi. Magnesy ceramiczne natomiast generują silniejsze pole magnetyczne, co przekłada się na wyższy sygnał wyjściowy, bardziej agresywny i skompresowany dźwięk, często z podkreślonymi skrajami pasma. Wybór zależy od tego, jaki rodzaj muzyki chcesz grać i jakie brzmienie preferujesz.

• Alnico 2: Ciepłe, miękkie, vintage'owe brzmienie, idealne do bluesa i jazzu. Mniejszy sygnał wyjściowy, duża dynamika.
• Alnico 5: Bardziej agresywne niż Alnico 2, z większym atakiem i klarownością. Uniwersalne, dobre do rocka i popu.
• Ceramiczne: Wysoki sygnał wyjściowy, agresywne, skompresowane brzmienie. Idealne do metalu i ciężkiego rocka. Mniej dynamiczne.

Równie ważnym elementem jest drut nawojowy. Jego średnica (np. 42 AWG, 43 AWG) i, co najważniejsze, liczba zwojów, mają decydujący wpływ na rezystancję (oporność) przetwornika, a co za tym idzie, na sygnał wyjściowy i barwę dźwięku. Im więcej zwojów nawiniemy, tym wyższa będzie rezystancja, co zazwyczaj skutkuje mocniejszym sygnałem wyjściowym i ciemniejszym brzmieniem (mniej wysokich tonów). Mniejsza liczba zwojów da nam jaśniejsze, bardziej otwarte brzmienie, ale z niższym sygnałem. Popularne druty są izolowane emalią (Plain Enamel) lub Formvarem, co również ma subtelny wpływ na charakter dźwięku. To właśnie tutaj zaczyna się prawdziwa sztuka projektowania!

• Więcej zwojów: Wyższa rezystancja, mocniejszy sygnał wyjściowy, ciemniejsze brzmienie (mniej wysokich tonów).
• Mniej zwojów: Niższa rezystancja, słabszy sygnał wyjściowy, jaśniejsze, bardziej otwarte brzmienie.
• Grubszy drut (niższe AWG): Mniejsza rezystancja na zwój, więcej zwojów w tej samej przestrzeni, potencjalnie mocniejszy sygnał.
• Cieńszy drut (wyższe AWG): Większa rezystancja na zwój, mniej zwojów w tej samej przestrzeni, potencjalnie jaśniejsze brzmienie.

Niezbędnik konstruktora: Kompletna lista materiałów i narzędzi

Pamiętam, jak zaczynałem swoje pierwsze projekty DIY kluczem do sukcesu było zawsze odpowiednie przygotowanie. Zanim zanurkujemy w świat nawijania i lutowania, upewnij się, że masz wszystko, czego potrzebujesz. Dobrze skompletowany zestaw materiałów i narzędzi to połowa sukcesu i gwarancja, że unikniesz frustrujących przerw w pracy.

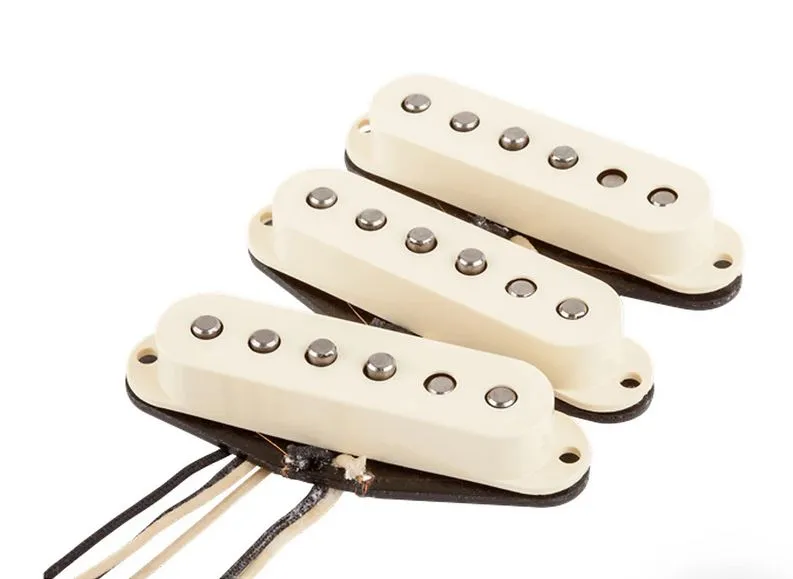

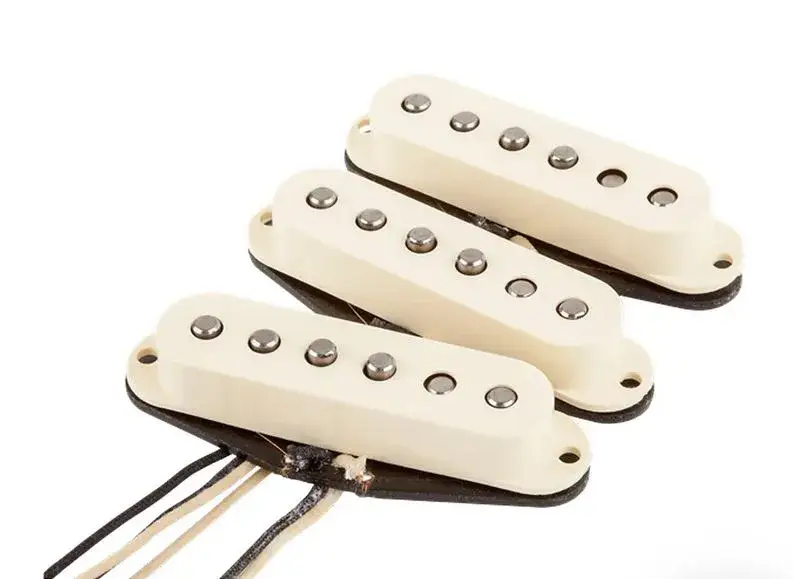

Lista zakupów: Gdzie w Polsce kupić magnesy, drut nawojowy i karkas?

Oto lista podstawowych komponentów, które będą Ci potrzebne do zbudowania przetwornika Single-coil. Pamiętaj, że jakość tych elementów ma bezpośredni wpływ na finalne brzmienie i trwałość Twojego dzieła.

• Magnesy: Najczęściej spotykane to Alnico 2, Alnico 5 lub ceramiczne. Dostępne w formie prętów (do Single-coili) lub bloków (do Humbuckerów).
• Drut nawojowy: Bardzo cienki drut miedziany w emalii, najczęściej 42 AWG lub 43 AWG. To serce Twojej cewki.
• Karkas (szpulka/bobina): Plastikowa lub fibrowa ramka, na którą nawijasz drut. Możesz kupić gotowy lub spróbować wykonać go samodzielnie, jeśli masz dostęp do drukarki 3D.
• Nabiegunniki (pole pieces): Często są nimi same magnesy, ale w niektórych konstrukcjach (np. P90) są to oddzielne elementy.
• Płyta bazowa (baseplate): Metalowa lub fibrowa płytka, do której mocujesz karkas i przewody.
• Przewody wyjściowe: Ekranowane przewody do podłączenia przetwornika do elektroniki gitary.
• Wosk parafinowy i pszczeli: Do woskowania (pottingu) przetwornika.
• Taśma izolacyjna: Do zabezpieczania uzwojenia.

W Polsce specjalistyczne komponenty znajdziesz w sklepach internetowych z częściami gitarowymi, takich jak Guitar Project czy Guitar Parts Center. Czasem warto poszukać też na portalach aukcyjnych, ale zawsze upewnij się co do jakości sprzedawcy.

Narzędzia, bez których się nie obędziesz (i te, które ułatwią Ci życie)

Oprócz materiałów, potrzebujesz kilku podstawowych narzędzi, a niektóre z nich mogą znacząco ułatwić i przyspieszyć pracę. Z mojego doświadczenia wynika, że inwestycja w dobre narzędzia zawsze się zwraca.

• Lutownica i cyna: Niezbędne do połączeń elektrycznych. Postaw na lutownicę z regulacją temperatury.
• Multimetr (miernik uniwersalny): Do pomiaru rezystancji cewki i sprawdzania ciągłości obwodu. Absolutny must-have!
• Szczypce (tnące, płaskie): Do manipulacji drutem i przewodami.
• Wiertarka: Przyda się do zbudowania prostej nawijarki.
• Małe śrubokręty: Do montażu elementów.
• Imadło lub zacisk: Do stabilnego mocowania przetwornika podczas pracy.
• Nóż modelarski lub skalpel: Do precyzyjnego usuwania izolacji z drutu nawojowego.
• Opcjonalnie: Nawijarka do cewek: Może być profesjonalna lub zbudowana samodzielnie. Znacząco ułatwia równomierne nawijanie i liczenie zwojów.
• Opcjonalnie: Licznik obrotów: Jeśli budujesz nawijarkę z wiertarki, to jest to kluczowy element do precyzyjnego nawinięcia cewki.

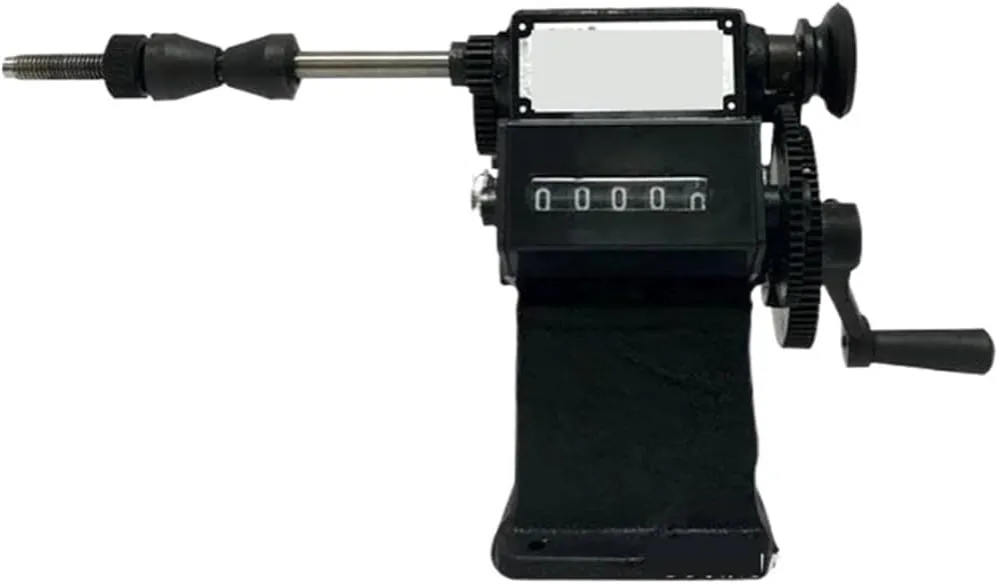

DIY Nawijarka do cewek: Jak zbudować ją tanim kosztem z wiertarki?

Profesjonalne nawijarki do cewek potrafią być drogie, ale na szczęście istnieje prosty i skuteczny sposób na zbudowanie własnej, domowej nawijarki, która doskonale sprawdzi się w naszych projektach. Wystarczy, że wykorzystasz zwykłą wiertarkę (najlepiej z regulacją obrotów) i przymocujesz do jej uchwytu specjalny trzpień, na którym osadzisz karkas przetwornika. Kluczem do sukcesu jest dodanie licznika obrotów możesz użyć gotowego modułu z AliExpress lub nawet prostego licznika rowerowego z odpowiednio umieszczonym magnesem. Taka nawijarka pozwoli Ci na precyzyjne kontrolowanie liczby zwojów i utrzymanie odpowiedniego naprężenia drutu, co jest absolutnie kluczowe dla jakości końcowego przetwornika. To rozwiązanie jest nie tylko ekonomiczne, ale też daje ogromną satysfakcję z samodzielnie wykonanego narzędzia.

Budowa przetwornika krok po kroku: Od części do gotowego brzmienia

Teraz, kiedy mamy już całą teorię w małym palcu i zgromadzone wszystkie niezbędne materiały oraz narzędzia, nadszedł czas na najciekawszą część praktyczną budowę. Pamiętaj, że precyzja i cierpliwość są Twoimi najlepszymi przyjaciółmi w tym procesie. Nie spiesz się, a satysfakcja z działającego, własnoręcznie zbudowanego przetwornika będzie ogromna.

Krok 1: Przygotowanie serca przetwornika montaż karkasu i magnesów

Pierwszym krokiem jest złożenie szpulki, czyli karkasu, na który nawiniemy cewkę. Jeśli masz gotowy karkas, upewnij się, że jest czysty i nie ma żadnych ostrych krawędzi, które mogłyby uszkodzić cienki drut nawojowy. Następnie precyzyjnie osadź w nim magnesy (nabiegunniki). W przypadku przetworników Single-coil, magnesy prętowe po prostu wsuwa się w otwory w karkasie. Upewnij się, że są one stabilnie osadzone i wystają na odpowiednią wysokość. To od nich zależy pole magnetyczne, więc ich prawidłowe umieszczenie jest absolutnie fundamentalne.

Krok 2: Nawijanie cewki najważniejszy i najtrudniejszy etap projektu

To jest moment prawdy i moim zdaniem najtrudniejszy, ale i najbardziej satysfakcjonujący etap. Nawijanie cewki wymaga precyzji, cierpliwości i wyczucia. Zaczynamy od przylutowania początku drutu nawojowego do jednego z pinów na karkasie (lub do przewodu wyjściowego, jeśli tak jest w Twojej konstrukcji). Następnie, używając nawijarki (czy to domowej, czy profesjonalnej), zaczynamy nawijać drut. Kluczowe jest utrzymanie odpowiedniego, stałego naprężenia drutu zbyt luźny drut może prowadzić do pisków, zbyt mocny może go zerwać. Staraj się układać drut równomiernie, warstwa po warstwie, choć celowe, nierównomierne nawijanie (tzw. scatter winding) może dać ciekawy, "vintage'owy" charakter brzmienia. Liczba zwojów waha się zazwyczaj od 6 000 do 9 000, a nawet więcej, w zależności od pożądanego sygnału wyjściowego i barwy. Pamiętaj, że każdy zwój ma znaczenie dla finalnego brzmienia!

Krok 3: Zabezpieczenie uzwojenia i lutowanie przewodów wyjściowych

Po nawinięciu odpowiedniej liczby zwojów, musisz zabezpieczyć uzwojenie. Ja zazwyczaj używam do tego celu taśmy izolacyjnej, którą delikatnie owijam cewkę, aby zapobiec rozwijaniu się drutu. Następnie, podobnie jak na początku, delikatnie przylutuj koniec uzwojenia do drugiego pinu na karkasie lub do drugiego przewodu wyjściowego. Tutaj musisz być niezwykle precyzyjny drut nawojowy jest bardzo cienki i łatwo go uszkodzić. Upewnij się, że połączenia są solidne, ale nie przegrzane. Po tym etapie, warto zmierzyć rezystancję cewki multimetrem to da Ci pewność, że obwód jest zamknięty i drut nie został nigdzie przerwany.

Krok 4: Woskowanie (potting) klucz do eliminacji pisków i sprzężeń

Woskowanie, czyli potting, to etap, którego absolutnie nie możesz pominąć, zwłaszcza jeśli planujesz grać z przesterowaniem. Proces ten polega na zanurzeniu gotowego przetwornika w gorącej mieszance wosku parafinowego i pszczelego (zazwyczaj w proporcji 80% parafiny do 20% wosku pszczelego). Wosk wnika w mikroskopijne przestrzenie między zwojami drutu, wypełniając je i unieruchamiając całe uzwojenie. Dlaczego to takie ważne? Ponieważ zapobiega powstawaniu niepożądanych sprzężeń zwrotnych i pisków, znanych jako "efekt mikrofonowy". Bez woskowania, drut w cewce może drgać pod wpływem wibracji gitary i dźwięku ze wzmacniacza, działając jak mikrofon i generując irytujące piski. Potting sprawia, że przetwornik jest "cichy" i stabilny, nawet przy wysokich gainach.

Krok 5: Finalny montaż i przygotowanie do instalacji w gitarze

Ostatnie etapy to finalny montaż mechaniczny. Zamocuj płytę bazową do karkasu, upewniając się, że wszystkie elementy są stabilne i dobrze spasowane. Jeśli przetwornik ma metalową obudowę, zamontuj ją teraz. Sprawdź jeszcze raz wszystkie połączenia lutownicze i upewnij się, że przewody wyjściowe są odpowiednio zabezpieczone. Na tym etapie warto również wizualnie ocenić swoje dzieło czy wszystko wygląda solidnie i estetycznie? To ostatni moment na poprawki, zanim przetwornik trafi do gitary. Gratulacje, właśnie zbudowałeś swój własny przetwornik!

Najczęstsze błędy i pułapki: Jak uniknąć rozczarowania?

W każdym projekcie DIY, a zwłaszcza tak precyzyjnym jak budowa przetwornika, błędy są nieodłączną częścią procesu nauki. Nie zrażaj się, jeśli coś pójdzie nie tak za pierwszym razem. Ważne jest, aby wiedzieć, na co uważać i jak diagnozować problemy. Z mojego doświadczenia wynika, że większość trudności da się łatwo rozwiązać, jeśli wie się, gdzie szukać.

Mój przetwornik nie działa! Diagnostyka podstawowych problemów

Jednym z najbardziej frustrujących momentów jest podłączenie świeżo zbudowanego przetwornika i... cisza. Brak sygnału to zazwyczaj oznaka przerwanego obwodu. Oto najczęstsze przyczyny i sposoby diagnozy:

• Przerwany drut nawojowy: To najczęstszy problem. Cienki drut łatwo zerwać podczas nawijania (zbyt duże naprężenie) lub, co gorsza, podczas lutowania (przegrzanie lub mechaniczne uszkodzenie). Użyj multimetru do sprawdzenia ciągłości obwodu. Jeśli rezystancja wynosi nieskończoność, masz przerwę.
• Zimny lut: Słabe połączenie lutownicze, które nie przewodzi prądu. Sprawdź wszystkie punkty lutownicze i popraw je, jeśli wyglądają matowo lub są niestabilne.
• Zwarcie: Rzadziej, ale może się zdarzyć, że drut nawojowy dotyka magnesu lub innego metalowego elementu, powodując zwarcie. Sprawdź wizualnie i upewnij się, że izolacja drutu jest nienaruszona.

Pamiętaj, aby zawsze sprawdzać rezystancję przetwornika multimetrem po zakończeniu nawijania i lutowania. To prosty test, który zaoszczędzi Ci wiele nerwów.

Dlaczego przetwornik piszczy? Wszystko o efekcie mikrofonowym

Jeśli Twój przetwornik wydaje z siebie nieprzyjemne piski i sprzężenia, zwłaszcza przy większym przesterowaniu lub głośności, to niemal na pewno masz do czynienia z efektem mikrofonowym. Jak już wspomniałem, jest to spowodowane drganiem luźnych zwojów drutu w cewce, które działają jak mikrofon, wzmacniając wibracje i dźwięki z otoczenia. Główną przyczyną jest brak lub nieprawidłowe woskowanie (potting). Jeśli przetwornik nie został woskowany wcale, lub proces ten został wykonany niedokładnie (np. wosk nie wniknął we wszystkie szczeliny), problem ten niemal na pewno się pojawi. Rozwiązaniem jest ponowne, staranne woskowanie.

Zerwany drut podczas nawijania czy to koniec świata?

Zerwanie cienkiego drutu nawojowego podczas nawijania to klasyczny scenariusz, który może doprowadzić do frustracji. Czy to koniec świata? Absolutnie nie! Jeśli drut zerwie się w trakcie nawijania, możesz spróbować go ostrożnie zlutować. Delikatnie usuń emalię z obu końców zerwanego drutu (np. za pomocą drobnego papieru ściernego lub ostrożnie opalając końcówki zapalniczką i szybko czyszcząc), a następnie zlutuj je ze sobą. Upewnij się, że lut jest bardzo mały i nie wystaje, aby nie blokował dalszego nawijania. Następnie zabezpiecz połączenie kropelką lakieru do paznokci lub cienką warstwą kleju cyjanoakrylowego. Pamiętaj, aby nawijać z mniejszym naprężeniem i być bardziej ostrożnym.

Twoje pierwsze brzmienie: Co dalej po zbudowaniu przetwornika?

Zbudowanie własnego przetwornika to dopiero początek fascynującej podróży. Kiedy już Twoje dzieło jest gotowe, czeka Cię kolejny, ekscytujący etap: instalacja w gitarze i testowanie. Ale nie poprzestawaj na tym! Prawdziwa zabawa zaczyna się, gdy zaczniesz eksperymentować i modyfikować swój projekt, aby znaleźć to jedyne, unikalne brzmienie, które idealnie pasuje do Ciebie.

Instalacja i testowanie: Jak poprawnie podłączyć swoje dzieło?

Po zbudowaniu przetwornika, nadszedł czas, aby zainstalować go w gitarze. Ogólne zasady są proste: przetwornik podłącza się do potencjometru głośności, a następnie do reszty układu elektrycznego gitary (przełącznik, potencjometry barwy, gniazdo jack). Upewnij się, że przewody są odpowiednio ekranowane i dobrze przylutowane. Po instalacji, podłącz gitarę do wzmacniacza i przeprowadź podstawowe testy: sprawdź, czy przetwornik działa, czy nie ma szumów i pisków, i czy sygnał jest czysty. Jeśli coś jest nie tak, wróć do sekcji o rozwiązywaniu problemów. Pamiętaj, że każdy sukces to efekt prób i błędów.

Przeczytaj również: Produkcja muzyki elektronicznej: Jak zacząć? Sprzęt i pierwsze kroki.

Eksperymentuj! Jak modyfikować projekt, by znaleźć unikalne brzmienie?

To jest moim zdaniem najpiękniejsza część przygody z DIY. Zbudowałeś swój pierwszy przetwornik gratulacje! Ale to nie koniec. Teraz możesz zacząć eksperymentować. Spróbuj zmienić typ magnesów (np. z Alnico 5 na Alnico 2), aby uzyskać cieplejsze brzmienie. Zwiększ lub zmniejsz liczbę zwojów, aby wpłynąć na sygnał wyjściowy i barwę. Zmień średnicę drutu nawojowego. Nawet sposób nawijania (równo vs. nierówno) ma wpływ na charakter dźwięku. Możesz również spróbować zbudować Humbuckera, gdy poczujesz się pewniej. Każda zmiana to szansa na odkrycie czegoś nowego i stworzenie przetwornika, który będzie brzmiał dokładnie tak, jak sobie wymarzyłeś. To Twoja muzyka, Twoja gitara i teraz Twój przetwornik!
